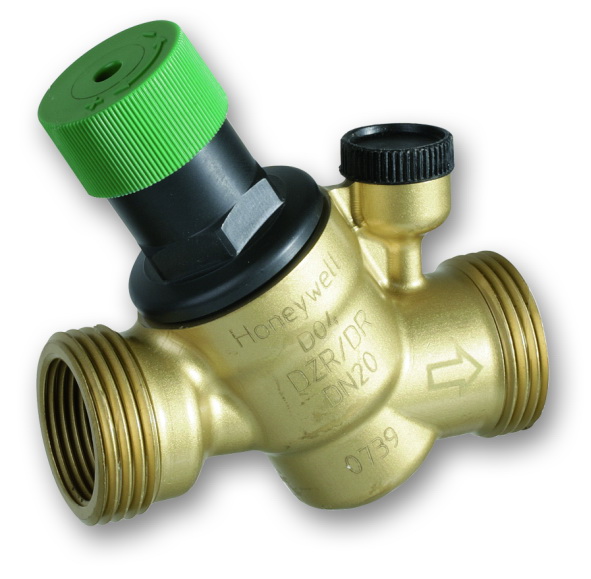

Honeywell D04FS

Особенности:

• Компактная конструкция
• Настроечная пружина не входит в контакт с водой
• Выходное давление настраивается зелёной ручкой настройки
• Колебания входного давления не оказывают влияния на выходное давление
• Малая масса

Диапазон применений:

• Среда — Вода
• Давление на входе — Максимум 16 бар
• Давление на выходе — Настраивается в диапазоне 1.5-6 бар

Технические параметры:

• Рабочая температура — Максимум 70 °С
• Минимальный перепад давлений — 1 бар
• Присоединительные размеры — 3/8″, 1/2″, 3/4″

Клапан понижения давления состоит из:

• Корпуса с G 1/4″ штуцером для манометра
• Пружинная крышка с настройкой открытия
• Зелёной ручки настройки
• Настроечной пружины
• Манометр не входит в комплект поставки

Материалы:

• Корпус из латуни, устойчивой к вымыванию цинка
• Пружинная крышка из высококачественного синтетического материала
• Пружина из высококачественной пружинной стали
• Уплотнения NBR

Принцип действия:

Пружинный клапан понижения давления работает при помощи системы уравнивания усилий. Сила штока действует навстречу силы упругости настроечной пружины. Если выходное давление и, следовательно, сила штока понизятся из-за водоразбора, то большая сила пружины принудит клапан открываться. Выходное давление при этом будет возрастать до тех пор, пока силы штока и пружины не уравновесятся. Входное давление не оказывает влияния ни на открытие клапана, ни на закрытие клапана. Поэтому, колебания входного давления не оказывают влияния на выходное.

Номинальный размер: DN15 — DN20

Рабочее давление: максимум 16 бар

Температура жидкости: максимум 70°С

Диапазон настройки: 1,5 — 6,0 бар

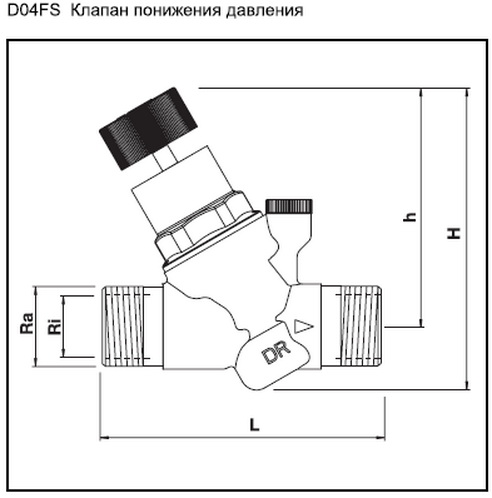

Присоединение: внутренняя резьба 1,2»; 3/4″ или наружная резьба 3/4″; 1″

Страна производитель: Германия
