Honeywell F76S

6,686.00 20,838.00

Фильтры тонкой механической очистки Honeywell F76S с обратной промывкой обеспечивают постоянное снабжение потребителя отфильтрованной водой. Фильтр предохраняет от проникновения инородных тел – частиц ржавчины, песчинок, волокон пеньки и т.д. Фильтры F76S устанавливают в системах, где уже установлены или не требуются редукционные клапаны (максимальное статическое давление 5,0 бар).

Очистить
Артикул: Н/Д Категория:

Специальные характеристики фильтра Honeywell F76S:

  • Проверен в соответствии с DIN/DVGW
  • Обеспечивает снабжение отфильтрованной водой даже в процессе обратной промывки
  • Патентованная система промывки обратным током воды – быстродействующая и  полная очистка фильтра малым количеством воды
  • Кольцо-памятка указывает, когда необходимо произвести вручную обратную промывку
  • На фильтр может быть установлен электрический привод автоматической обратной промывки
  • Фильтр имеет большую площадь фильтрующей поверхности

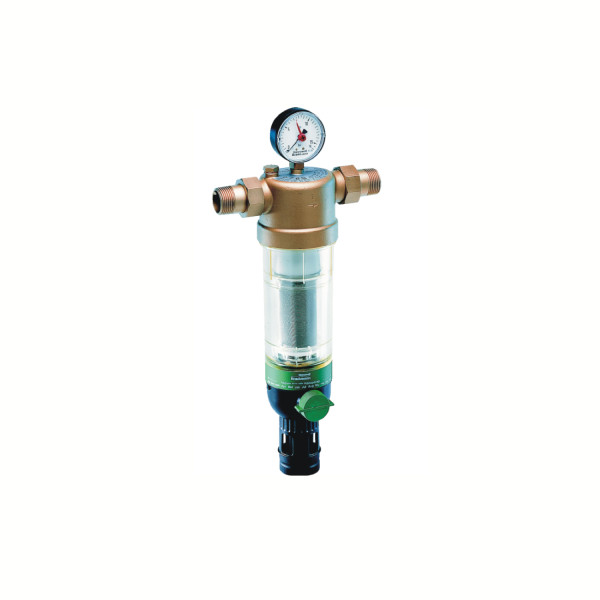

  • Чаша фильтра из ударопрочного прозрачного пластика позволяет визуально контролировать степень загрязнения фильтрующей сетки
  • Заменяемый фильтрующий вкладыш фильтра
  • Соответствует требованиям KTW
  • Фильтр имеет стандартный выпускной фитинг
  • Техническое обслуживание производится без демонтажа фильтра



Конструкция фильтра Honeywell F76S состоит из:

  • Корпуса с манометром
  • Соединений с наружной резьбой
  • Сетчатого фильтра тонкой очистки в прозрачной чаше
  • Дренажного штуцера с шаровым клапаном
  • Накидного гаечного ключа



Материалы фильтра Honeywell F76S:

  • Латунный корпус
  • Латунные фитинги
  • Сетчатый фильтр тонкой очистки из нержавеющей стали

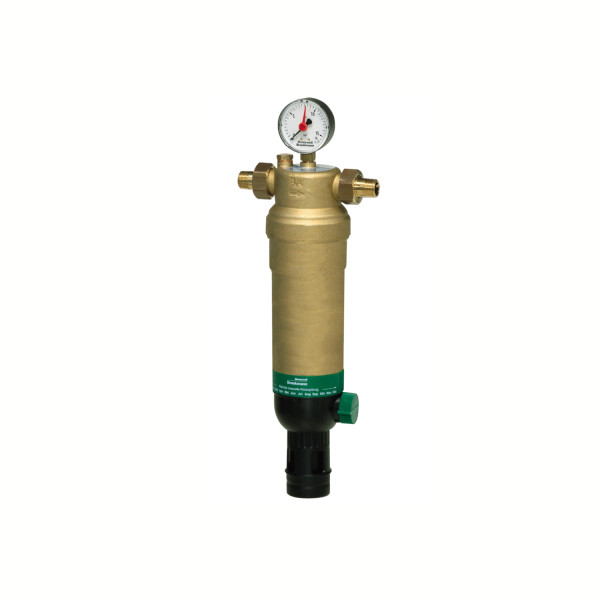

  • Чаша фильтра из красной бронзы или ударопрочного прозрачного синтетического материала (только для холодной воды)
  • Рабочая среда – вода



Технические данные фильтра Honeywell F76S:

  • Монтажное положение — устанавливается на горизонтальном трубопроводе чашей вниз
  • Рабочая температура — 40 ºС для прозрачной чаши
  • 70 ºС для чаши из красной бронзы
  • Рабочее давление — Минимум 1,5 бар
  • Максимум 16,0 бар для прозрачной чаши
  • Максимум 25,0 бар для чаши из красной бронзы
  • Присоединительные размеры — 1/2” — 2”.



Принцип действия фильтра Honeywell F76S:

Вкладыш фильтра состоит из двух частей. В режиме фильтрации вода проходит только через нижнюю большую секцию снаружи внутрь. При этом меньшая верхняя секция не имеет контакта с неотфильтрованной водой. Когда сливной шаровой клапан открыт для обратной промывки, весь вкладыш фильтра прижимается вниз до специального фланца, открывая верхнюю часть, и остается в этом положении до тех пор, пока не прекратится поток на промывку. Вода, необходимая для промывки фильтра, проходит через верхнюю часть вкладыша, затем через вращающуюся крыльчатку и через большую секцию сетки изнутри наружу. Когда шаровой клапан закроется, сетчатый вкладыш автоматически возвращается в рабочее положение.

Детали

Вес Н/Д
Самопромывной фильтр Honeywell

F76S-1/2AA, F76S-1/2AAM, F76S-3/4AA, F76S-3/4AAM, F76S-1AA, F76S-1AAM, F76S-11/4AA, F76S-11/4AAM, F76S-11/2AA, F76S-11/2AAM, F76S-2AA, F76S-2AAM
