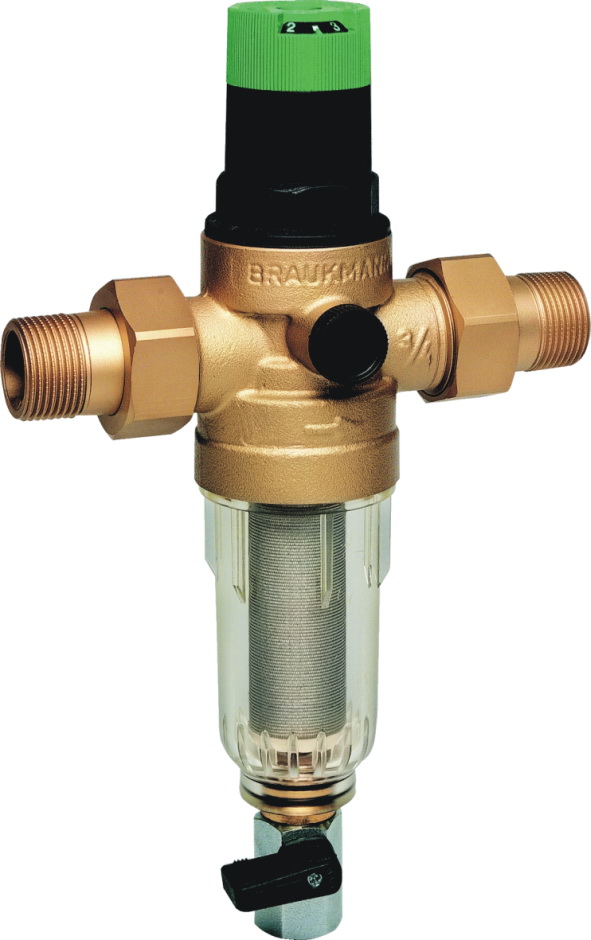

Honeywell Miniplus FK06

Особенности комбинированного фильтра Honeywell Miniplus FK06:

• Протестирован по требованиям DIN/DVGW
• Простая сборка
• Простая настройка выходного давления
• Настройка читается на настроечной шкале
• Настроечная пружина не вступает в контакт с водой
• Картридж клапана может полностью меняться
• Подача фильтрованной воды не прекращается в процессе промывки
• Колебания входного давления не оказывают влияния на выходное давление
• Сетка и колба фильтра могут меняться
• Сбалансированное седло клапана
• Может оснащаться входным обратным клапаном
• Проверенная и надёжная конструкция
• Соответствует требованиям KTW

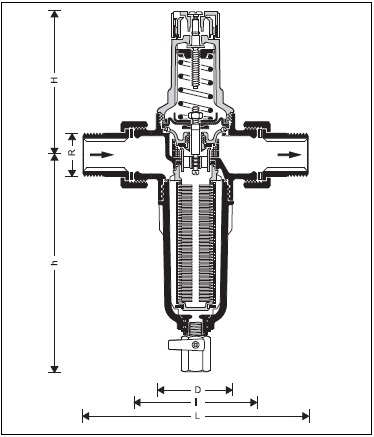

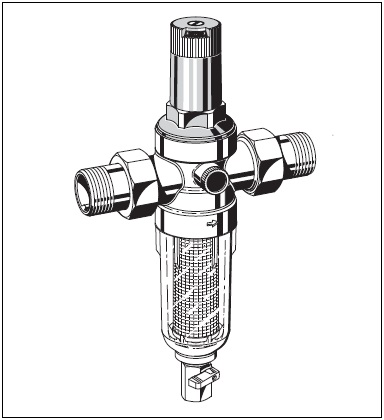

Конструкция комбинированного фильтра Honeywell Miniplus FK06:

• Комбинированный фильтр состоит из:
• Корпуса с отверстиями G 1/4″ под манометр с обеих сторон
• Резьбового соединения (Версия A)
• Картридж клапана с диафрагмой и седлом клапана
• Пружинного стакана со шкалой и ручкой настройки
• Настроечной пружины
• Сетки фильтра тонкой очистки с колбой
• Шарового клапана
• Поставляется без манометра

Материалы комбинированного фильтра Honeywell Miniplus FK06:

• Корпус из латуни, устойчивой к вымыванию цинка
• Фиттинги из латуни
• Картридж клапана из высококачественного синтетического материала
• Пружинный стакан со шкалой и ручкой настройки из высококачественного синтетического материала
• Пружина из пружинной стали
• Сетка фильтра из нержавеющей стали
• Колба фильтра из ударопрочного синтетического материала или латуни, устойчивой к вымыванию цинка
• Диафрагма из армированного NBR
• Уплотнения из NBR

Область применения комбинированного фильтра Honeywell Miniplus FK06:

• Среда — Вода
• Входное давление — Максимум 16.0 бар
• Выходное давление — 1.5 — 6.0 бар

Технические данные комбинированного фильтра Honeywell Miniplus FK06:

• Монтажное положение — Горизонтальное, колбой фильтра вниз
• Рабочее давление — Максимум 16.0 бар
• Рабочая температура — Макс. 40 °C с прозрачной колбой

Макс. 70 °C с колбой из латуни

• Размеры — 1/2″, 3/4″, 1″, 1 1/4″

Принцип работы комбинированного фильтра Honeywell Miniplus FK06:

Комбинированный фильтр Honeywell Miniplus FK06 объединяет в себе клапан понижения давления и промывной фильтр тонкой очистки. В процессе нормальной работы вода проходит через ячейки фильтра на выход. Для промывки фильтра от частей грязи нужно открыть шаровый кран. В процессе промывки подача фильтрованной воды не прекращается. Встроенный клапан понижения давления работает по принципу уравнивания усилий. Это означает, что сила диафрагмы действует навстречу силе упругости пружины. Входное давление на влияет на открытие или закрытие клапана, поэтому колебания входного давления не оказывают влияние на выходное давление.

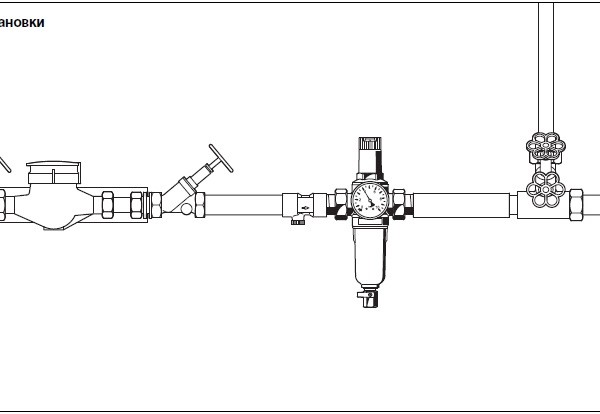

Инструкции по монтажу комбинированного фильтра Honeywell Miniplus FK06:

• Устанавливайте фильтр в горизонтальном трубопроводе колбой вниз

— Это положение обеспечивает оптимальную эффективность фильтра

• Установите отсечные клапаны
• Обеспечьте хороший доступ

— так, чтобы манометр был хорошо виден

— чтобы степень загрязнения фильтра можно было визуально оценить через прозрачную колбу

— чтобы упростить обслуживание и надзор

• Устанавливайте комбинированный фильтр Honeywell Miniplus FK06F сразу после счётчика воды
• Рекомендуется выдержать прямой стабилизирующий участок после фильтра, равный пятикратному номинальному размеру (в соответствии с DIN 1988, Часть 5)

Типичные применения:

Комбинированный фильтр Honeywell FK06 применяется в зданиях всех типов. В пределах своих спецификаций FK06 может использоваться для промышленных и коммерческих применений.

Комбинированный фильтр Honeywell FK06 применяется:

• Для приведения систем к стандартам в условиях ограниченного пространства, например реновация старых зданий
• В трубопроводах из металла или пластика
• Если статическое давление при нулевом расходе превышает допустимое рабочее давление установки
• Для защиты от шума если статическое давление в точке водоотбора превышает 5.0 бар (DIN 4109)
• Если необходимо исключить колебания давления в системе
• Если оборудование в системе чувствительно к загрязнению
